¶ TP2- Bac à sable
¶ Installation et configuration de machines virtuelles avec Hyper-V
Voici un rappel des notions d'Hyper-V
¶ Installation d'une vswitch de type NAT
Par défaut, Hyper-V n'a pas l'option d'installer une switch de type NAT comme c'est le cas dans vmware Workstation. Par contre, il est possible de la créer à l'aide de Powershell.
Voici les explications (en anglais seulement): https://rdr-it.com/en/hyper-v-create-a-nat-switch/
Voici la vidéo (en anglais seulement): https://www.youtube.com/watch?v=qXj7uip1fbQ

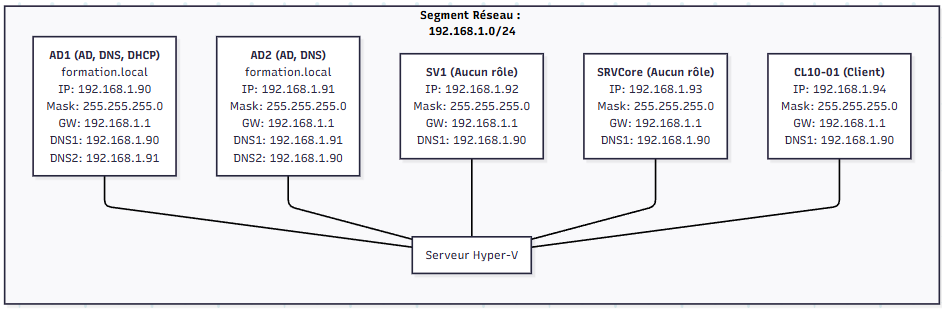

¶ Architecture du labo
Le schéma et explications sont disponibles dans le livre page: 25 (attention au gateway qui est sur le 192.168.1.1 et non sur le 192.168.1.254
Voici la configuration de votre laboratoire (communément appelé bac à sable) qui devra être faite sur Hyper-V
!!! Assurez-vous que vos VM ont accès à Internet et que les rôles sont installés!!!
Voici les informations pour chaques serveurs:
| Serveur | Rôles installés | Configuration IP |
|---|---|---|
| AD1 | Active Directory, DNS et DHCP |
Adresse IP : 192.168.1.90 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1 Serveur DNS principal : 192.168.1.90 Serveur DNS secondaire : 192.168.1.91 |
| AD2 | Active Directory et DNS |
Adresse IP : 192.168.1.91 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1 Serveur DNS principal : 192.168.1.91 Serveur DNS secondaire : 192.168.1.90 |
| SV1 | Aucun rôle |
Adresse IP : 192.168.1.92 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1 Serveur DNS principal : 192.168.1.90 |
| SRVCore | Aucun rôle |
Adresse IP : 192.168.1.93 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1 Serveur DNS principal : 192.168.1.90 |
| CL10-01 |
Aucun rôle Client Windows 11 |
Adresse IP : 192.168.1.94 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1 Serveur DNS principal : 192.168.1.90 |
¶ Étapes pour l'installation sous Hyper-V
¶ 1. Installation AD1 (Contrôleur de domaine principal)
- Configuration VM : 2 CPU, 2048 MB RAM, 60 GB disque
- Installation Windows Server 2022 Datacenter
- Mot de passe administrateur : Pa$$w0rd
- Configuration réseau : IP fixe 192.168.1.90/24
- Domaine: formation.local
¶ 2. Installation AD2 (Contrôleur secondaire)
- Mêmes étapes que AD1
- Configuration réseau : IP fixe 192.168.1.91/24
- Domaine: formation.local
¶ 3. Installation SV1 (Serveur membre)
- Configuration identique à AD1 pour l'installation de base
- Configuration réseau : IP fixe 192.168.1.92/24
- Aucun rôle installé
- La machine ne doit pas être jointe au domaine, aucun rôle n'est à installer pour l'instant
¶ 4. Installation SRVCore (Server Core)
- Configuration VM : 1024 MB RAM, 30 GB disque
- Installation Windows Server 2022 Core (sans interface graphique, l'option est disponible dans le drop-down lors de l'installation de Windows Server 2022 Datacenter)
- Configuration via l'outil sconfig :
- Renommage en SVCORE
- IP fixe : 192.168.1.93/24
- DNS : 192.168.1.90
- La machine ne doit pas être jointe au domaine, aucun rôle n'est à installer pour l'instant
¶ 5. Installation CL10-01 (Client Windows 11)
- Configuration VM : 2048 MB RAM, 30 GB disque
- Installation Windows 11 Education
- Configuration réseau : DHCP (IP dynamique)
- La machine ne doit pas être jointe au domaine, aucun rôle n'est à installer pour l'instant
¶ Points communs à toutes les installations
- Désactivation systématique des pare-feu Windows
- Configuration du clavier en Français ou English (Canada)
- Passerelle par défaut : 192.168.1.1
- Masque de sous-réseau : 255.255.255.0
¶ Travail à remettre et pointage
Procédure sous Word ou PDF qui montre les étapes pour l'installation et la configuration de votre bac à sable (ex. : installation de Windows pas à pas, configuration d'adresse IP, etc.). Assurez-vous de bien expliquer la configuration réseau de votre bac à sable. Le rapport devrait avoir facilement une quarantaine de pages. De plus, vous devrez montrer le bon fonctionnement de votre labo le 27 février après l'examen (entre 16h @ 18h)
Pointage
- Rapport: 2/5
- Démonstration vendredi 27 février : 3/5
Et n'oubliez pas : visez l'excellence !
